    RPP/YU/GT同步带轮

    高精度2GT同步带轮

    高精度2GT同步带轮

    • 【生产材料】:45#钢、铝合金、铸铁、黄铜等
    • 【加工设备】:数控车床、滚齿机等
    • 【供货周期】:3~10天
    • 【应用领域】:机械、纺织、精密仪器仪表、石油化工、通讯电缆等

    草莓视频APP下载污草莓视频APP下载污传动生产的2GT同步带轮既为国产化设备的2GT同步带配套,又能代替进口2GT同步带轮使用。如果您定制2GT同步带轮,请提供带轮图纸(图中可不必绘制带轮的齿形尺寸),草莓视频APP下载污也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸;也可为您提供测绘带轮等服务。

    标准同步带宽度 K W L
    04=4MM 5 8.3 16
    06=6MM 7 10.3 18
    09=9MM 10 13.3 21

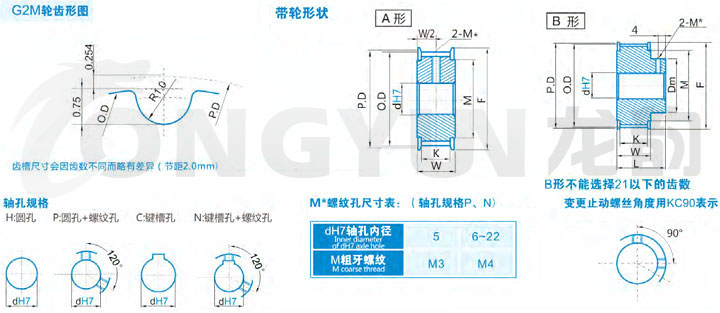

    规格 形状 节径P.D 外径O.D 挡边外径F 挡边内径M 轮毂直径Dm 内孔dH7
    H P C|N
    A形 B形状 A形 B形状 A形 B形状
    G2M*14 A 8.91 8.40 12 6   3
    G2M*15 9.55 9.04 12 6   3|4
    G2M*16 10.19 9.68 14 7   3|4
    G2M*18 11.46 10.95 14 7   4|5
    G2M*20 12.73 12.22 16 9.5   4~6
    G2M*21 13.37 12.86 18 11   4~6
    G2M*22 A|B 14.01 13.50 18 11 8 4~6 4
    G2M*24 15.28 14.77 20 12 10 5~7 5
    G2M*25 15.92 15.41 20 12 10 5~7 5~7
    G2M*26 16.55 16.04 23 13 10 5~8 5~8
    G2M*28 17.83 17.32 23 13 10 5~8 5~8
    G2M*30 19.10 18.59 23 13 11 5~8 5~8
    G2M*32 20.37 19.86 25 16 13 5~10 5~8 5~10 5|6
    G2M*34 21.65 21.14 25 16 14 6~10 6~10 6~10 6~8
    G2M*36 22.92 22.41 28 18 14 6~10 6~10 6~10 6~8
    G2M*38 24.19 23.68 28 18 16 6~10 6~10 6~10 6~8 8
    G2M*40 25.46 24.95 31 20 17 6~12 6~13 6~12 6~10 8|10
    G2M*44 28.01 27.50 33 22 19 6~5 5 6~13 6~12 8~11
    G2M*48 30.56 30.05 35 24 22 8~17 8~16 8~15 8~12 8~13 8
    G2M*50 31.83 31.32 35 24 22 8~17 8~16 8~16 8~12 8~14 8
    G2M*60 38.20 37.69 44 32 28 8~24 8~24 8~22 8~22 8~19 8~14
    注:以上是本公司标准参考型号参数,具体型号根据您的要求定制加工。详情咨询客服:0574-63782991
