    英制梯型同步带轮

    梯型齿H同步带轮

    梯型齿H同步带轮

    • 【生产材料】:45#钢、铝合金、铸铁、黄铜等
    • 【加工设备】:数控车床、滚齿机等
    • 【供货周期】:3~10天
    • 【应用领域】:机床、包装、纺织、印刷、标记、烟草、雕刻、电脑打印等

    如果您定制H型同步带轮,请提供带轮图纸(图中可不必绘制带轮的齿形尺寸),草莓视频APP下载污也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸;也可为您提供测绘带轮等服务。

    标准同步带宽度 K W G L L38齿~70齿 L72齿以上
    075=19.1MM 21 26 7 41
    100=25.4MM 27 32 11 47 53 58
    150=38.1MM 40 45 14 60 65 70
    200=50.8MM 54 59 18 74

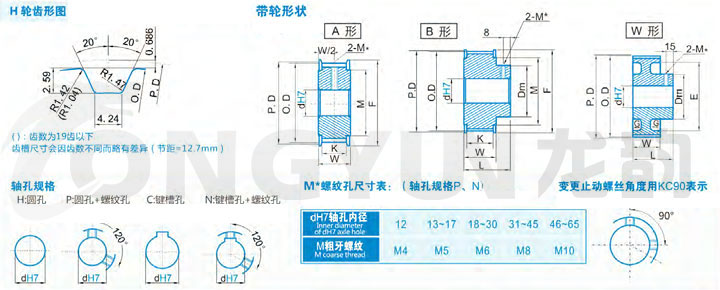

    规格 形状 节径P.D 外径O.D 挡边外径F 挡边内径M 透孔外径E 轮毂直径Dm 内孔dH7
    A形 B形|W形
    H P C|N H P C|N
    14H A|B 56.60 55.22 60 46   39 12~37 12~30 12~29 12~35 12~29 12~25
    15H 60.64 59.26 67 50   45 12~42 12~34 12~30 12~41 12~33 12~29
    16H 64.68 63.30 70 55   48 12~48 12~40 12~35 12~44 12~36 12~30
    17H 68.72 67.34 80 60   48 12~52 12~44 12~40 12~44 12~36 12~30
    18H 72.77 71.39 80 60   50 12~52 12~44 12~43 12~46 12~38 12~35
    19H 76.81 75.43 87 68   50 14~59 14~49 14~47 14~46 14~38 14~35
    20H 80.85 79.47 87 68   58 14~59 14~50 14~50 14~54 14~46 14~38
    21H 84.89 83.51 94 74   58 14~67 14~57 14~50 14~54 14~46 14~38
    22H 88.94 87.56 94 74   58 14~67 14~57 14~50 16~54 14~46 14~38
    24H 97.02 95.64 105 84   58 16~76 16~65 16~50 16~59 16~46 16~38
    25H 101.06 99.68 112 90   63 16~80 16~65 16~50 20~59 16~49 16~41
    26H 105.11 103.73 112 90   63 20~80 20~65 20~50 20~59 20~49 20~41
    28H 113.19 111.81 123 101   63 20~80 20~65 20~50 20~59 20~49 20~41
    30H 121.28 119.90 126 100   63 20~80 20~65 20~50 20~59 20~49 20~41
    32H 129.36 127.98 135 115   63 20~80 20~65 20~50 20~67 20~49 20~43
    34H 137.45 136.07 144 111   71 20~80 20~65 20~50 20~67 20~57 20~49
    36H 145.53 144.15 152 134   71 20~80 20~65 20~50 20~67 20~57 20~49
    38H A|W 153.62 152.24 165 136 126 88 20~80 20~65 20~50 20~67 20~57 20~49
    40H 161.70 160.32 170 150 135 88 20~80 20~65 20~50 20~67 20~57 20~49
    42H 169.79 168.41 180 155 143 88 20~80 20~65 20~50 20~67 20~57 20~49
    44H 177.87 176.49 190 161 152 88 20~80 20~65 20~50 20~67 20~57 20~49
    48H 194.04 192.66 205 180 168 88 20~80 20~65 20~50 20~67 20~57 20~49
    50H 202.13 200.75 210 185 175 88 20~100 20~65 20~50 20~67 20~57 20~49
    60H 242.55 241.17     216 88       25~67 20~57 20~49
    72H 291.06 289.68     265 88       25~67 20~57 20~49
    注:以上是本公司标准参考型号参数,具体型号根据您的要求定制加工。详情咨询客服:0574-63782991
