    公制T型同步带轮

    公制T型齿T20同步带轮

    公制T型齿T20同步带轮

    • 【生产材料】:45#钢、铝合金、铸铁、黄铜等
    • 【加工设备】:数控车床、滚齿机等
    • 【供货周期】:3~10天
    • 【应用领域】:机床、包装、纺织、印刷、标记、烟草、雕刻、电脑打印等

    草莓视频APP下载污草莓视频APP下载污传动生产的T20同步带轮既为国产化设备的T20同步带配套,又能代替进口T20同步带轮使用。如果您定制T20同步带轮,请提供带轮图纸(图中可不必绘制带轮的齿形尺寸),草莓视频APP下载污也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸;也可为您提供测绘带轮等服务。

    标准同步带宽度 K W G L
    32=32MM 35 41 12 70
    50=50MM 57 65 20 94
    75=75MM 80 88 25 118
    100=100MM 105 112 30 123
    115=115MM 120 130 35 160

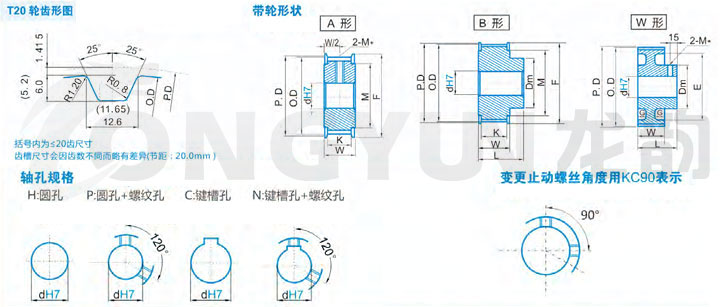

    规格 形状 节径P.D 外径O.D 挡边外径F 挡边内径M 透孔外径E 轮毂直径Dm 内孔dH7
    A形 B形
    H C|N H C|N
    T20*18 A|B 114.59 111.76 120 80   65 24~60 24~40 24~60 24~40
    T20*19 120.96 118.13 130 80   65 24~60 24~42 24~60 24~42
    T20*20 127.33 124.50 136 90   85 24~60 24~45 24~60 24~45
    T20*21 133.69 130.86 142 92   85 24~110 24~55 24~110 24~55
    T20*22 140.06 137.23 150 100   90 25~110 25~55 25~110 25~55
    T20*24 152.79 149.96 158 112   95 25~100 25~65 25~100 25~65
    T20*25 159.15 156.32 168 120   95 28~110 28~65 28~110 28~65
    T20*26 165.52 162.69 175 126   95 28~110 28~65 28~110 28~65
    T20*27 171.89 169.06 181 134   95 28~120 28~72 28~120 28~72
    T20*28 178.25 175.42 187 140   110 28~120 28~72 28~120 28~72
    T20*30 190.99 188.16 200 152   110 32~142 32~75 32~142 32~75
    T20*32 W 203.72 200.89     160 110 32~142 32~75 32~142 32~75
    T20*34 216.45 213.62     174 110 35~142 35~75 35~142 35~75
    T20*38 241.92 239.09     199 110 35~120 35~75 35~120 35~75
    T20*40 254.65 251.82     212 110 35~120 35~75 35~120 35~75
    T20*48 305.58 302.75     262 130 40~120 40~85 40~120 40~85
    T20*60 381.97 379.14     340 130 40~120 40~85 40~120 40~85
    注:以上是本公司标准参考型号参数,具体型号根据您的要求定制加工。详情咨询客服:0574-63782991
